Dachträger Mercedes Benz Vito

Normaler Preis $59.00

Einzelpreis pro

inkl. MwSt.

Your Ride

Größe

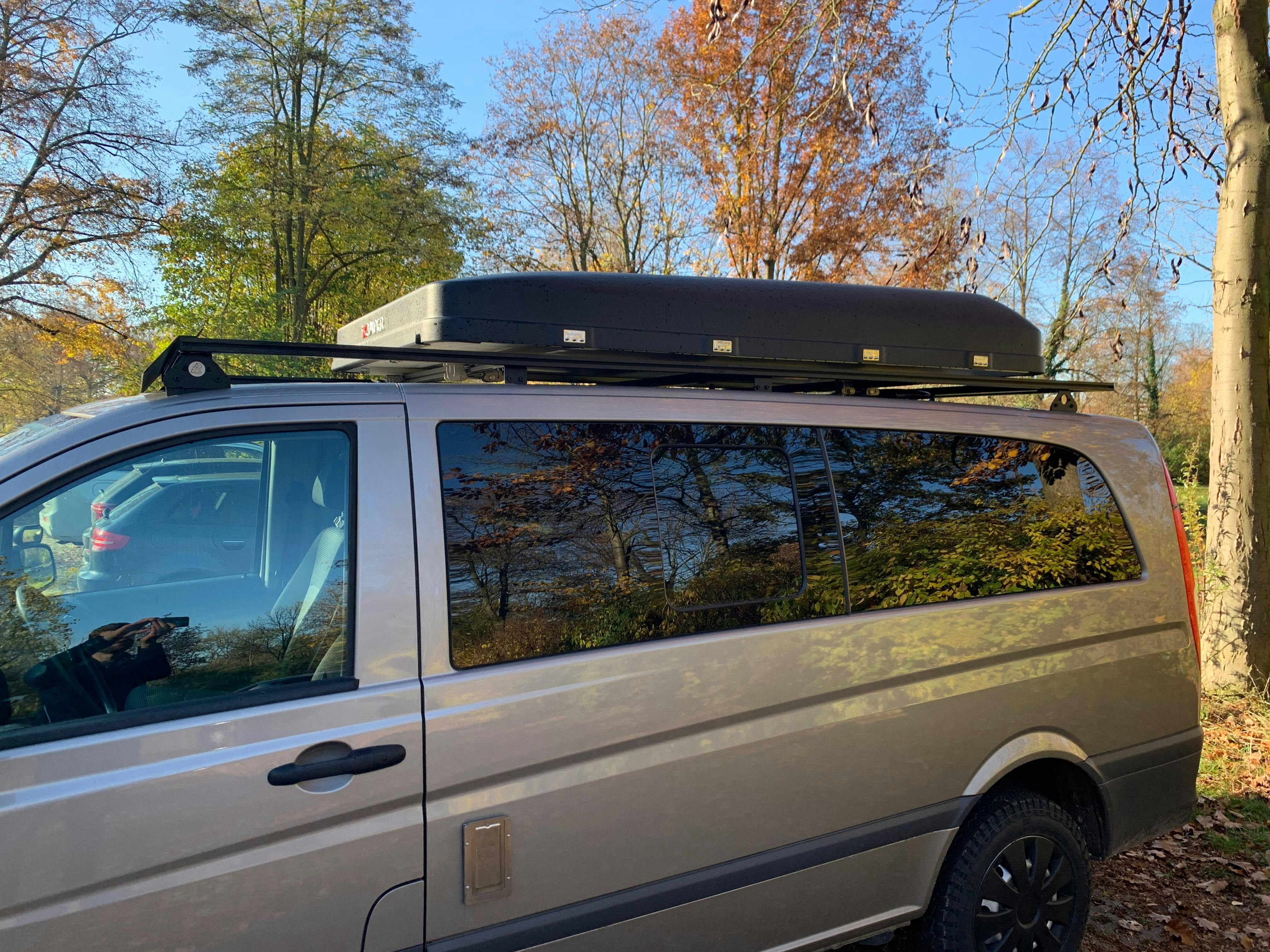

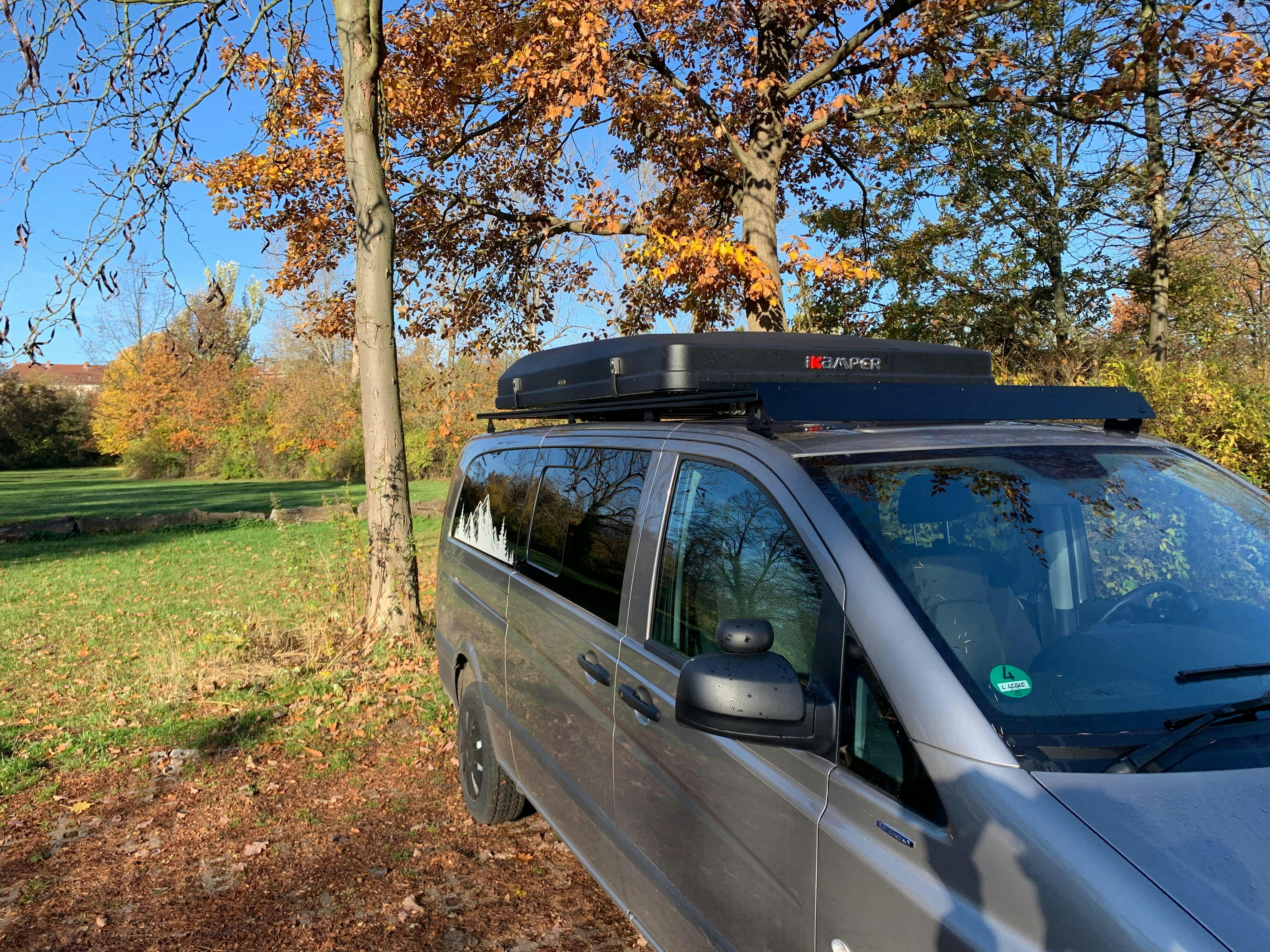

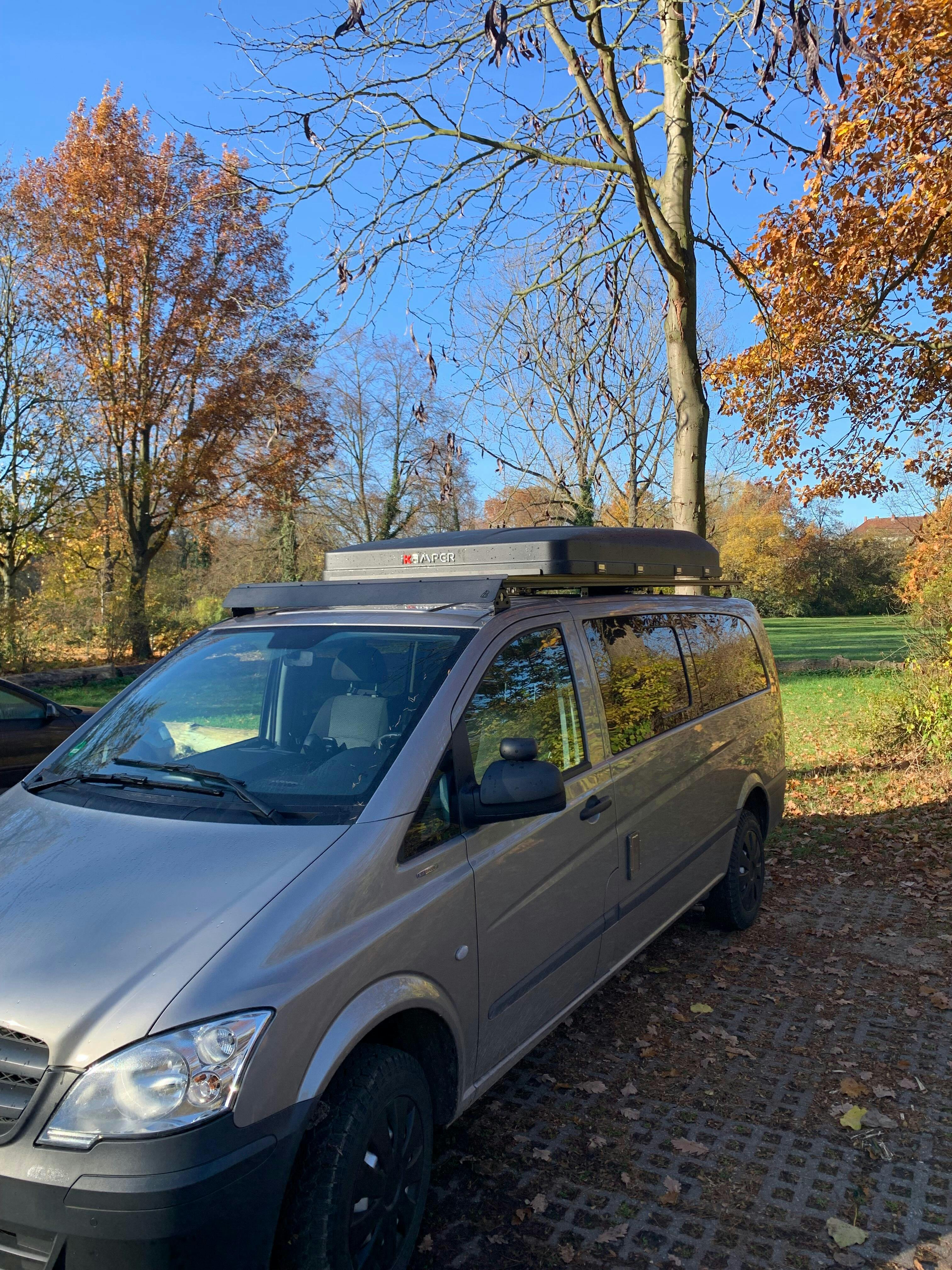

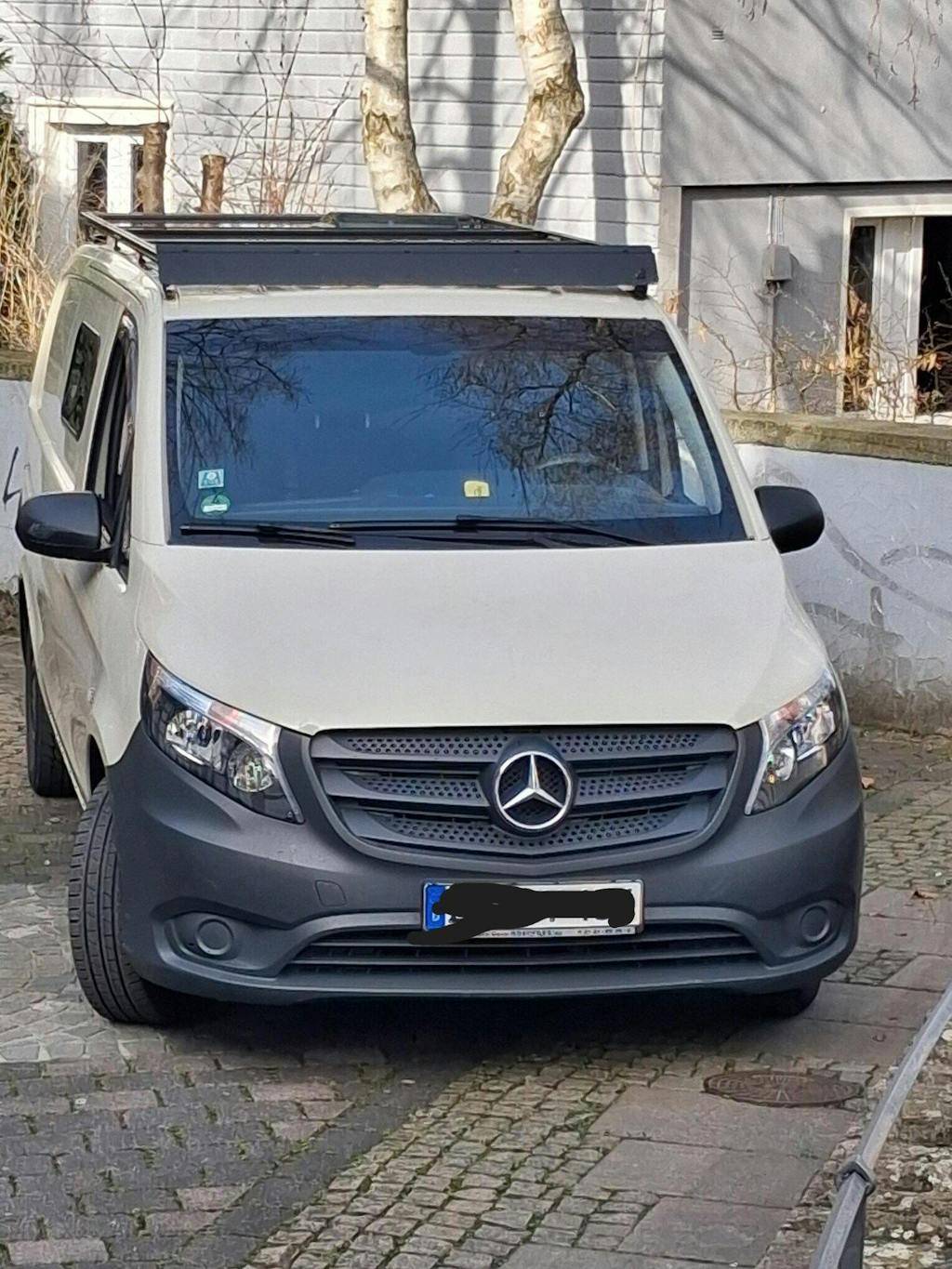

DER Dachträger für deinen Mercedes Vito und Viano

Du bekommst hier einen ultra durchdachten, höhenverstellbaren und extrem massiven Dachträger. Gefertigt aus 3mm Edelstahl, schwarz pulverbeschichtet. Höchste Qualität, ohne Kompromisse - Made in Germany!

Dieses universelle System ermöglicht dir ein Vielzahl von Dachaufbauten. Ich biete dir die Möglichkeiten - du entscheidest, was du baust. Passt für alle gängigen Aluminiumprofile.

Das Beste: die Camper & Go Markise kannst du superschnell anbauen.

Bitte lies dir alle nachfolgenden Infos genau durch. Sollten dann noch Fragen offen sein, kontaktiere mich gerne.

Kompatibilitätsliste:

  • Mercedes Vito / Viano Bj. 2014-heute (Baureihe 447)
Produktbeschreibung

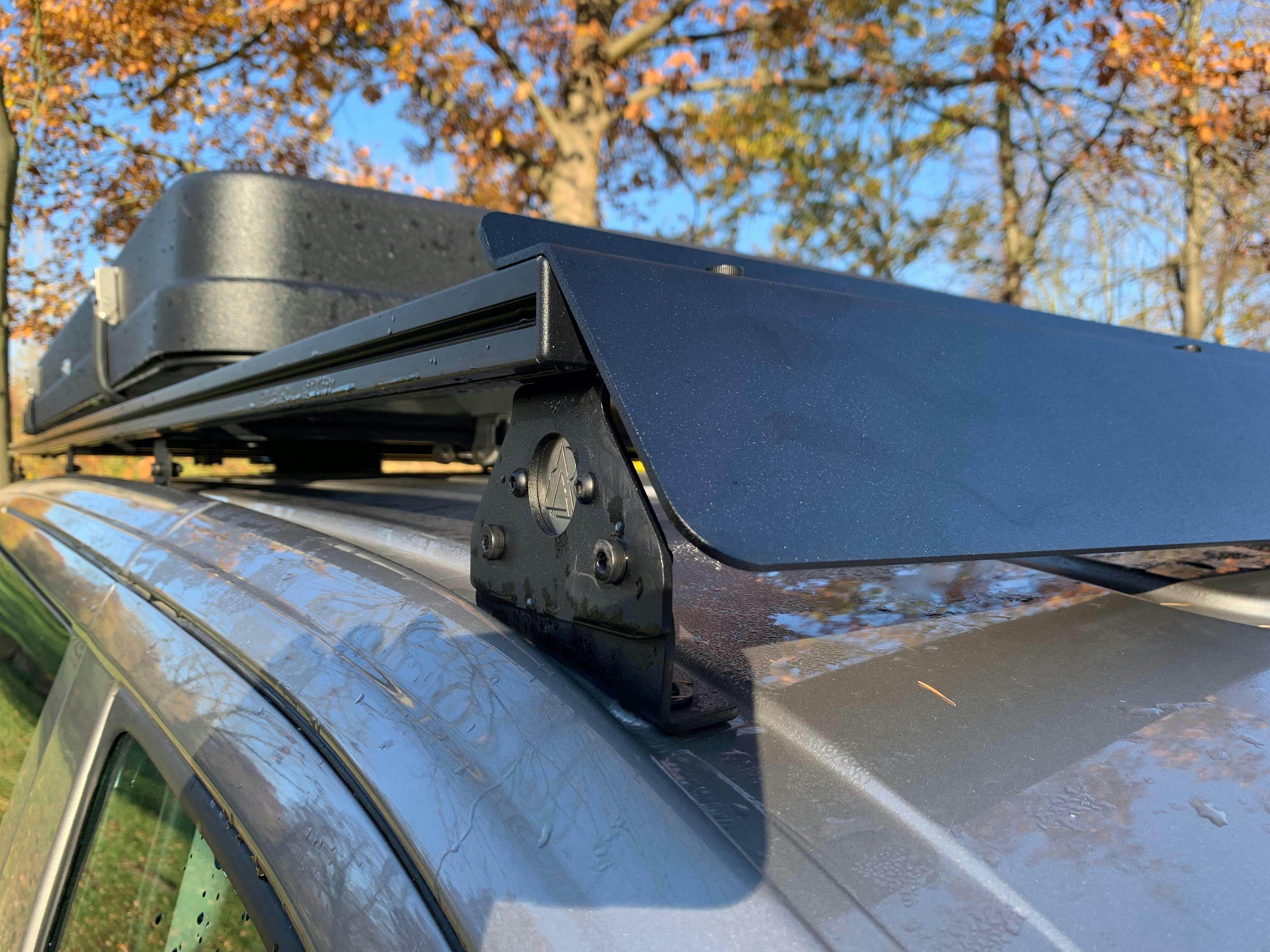

Der Dachträger für deinen Mercedes Vito / Mercedes Viano ist universell einsetzbar. Er kann direkt auf die Anschraubpunkte, installiert werden.

Der Dachträgerfuß ist höhenverstellbaren und kippbaren. Dadurch kannst du leichte Höhenunterschiede ausgleichen und so ganz einfach deinem Einsatzzweck anpassen.

Warum gibt es einen großen und einen kleinen Dachträgerfuß?
Ganz einfach der Vito ist extrem "rund" und hat 4 Aufnahmepunkte. Ganz vorne und ganz hinten werden jeweils die großen Füße installiert. Die kleinen Dachträgerfüße sind für die beiden mittleren Anschaubunkte. Damit kann die extreme Dachrundung ausgeglichen werden.


Aufbauanleitung

So installierst du den Dachträgerfuß / den Dachträger auf deinem Fahrzeug:

An Fixpunkte / Anschraubpunkte

  • Dachträgerfüße an Anschraubpunkten mit Schrauben ansetzen

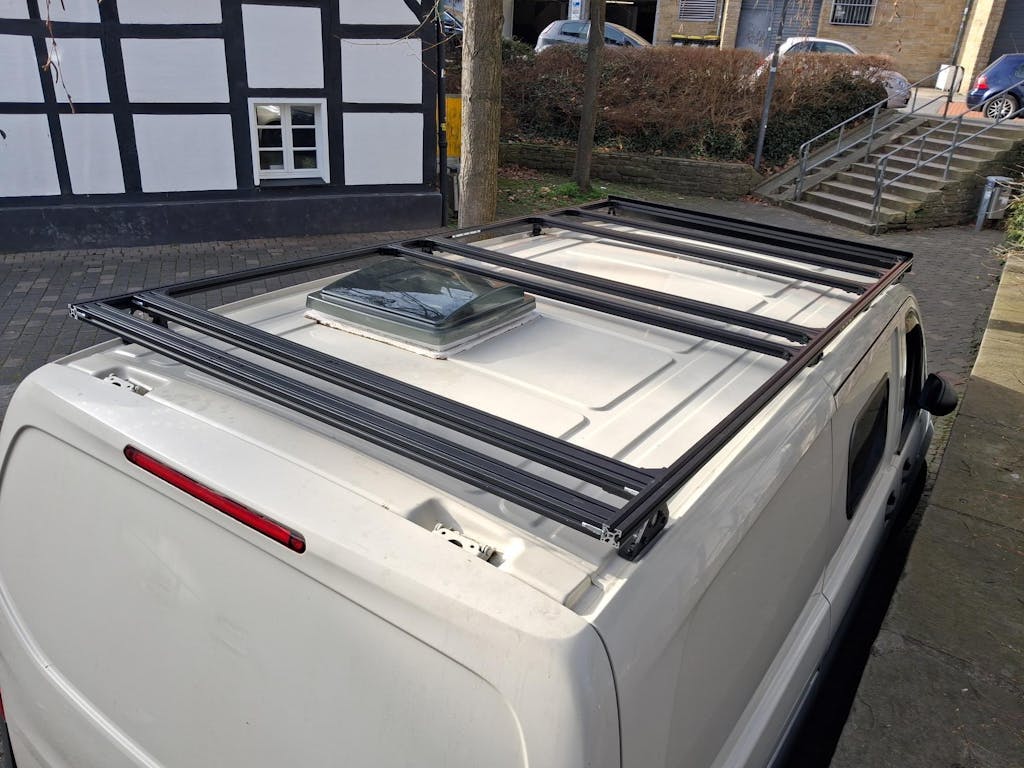

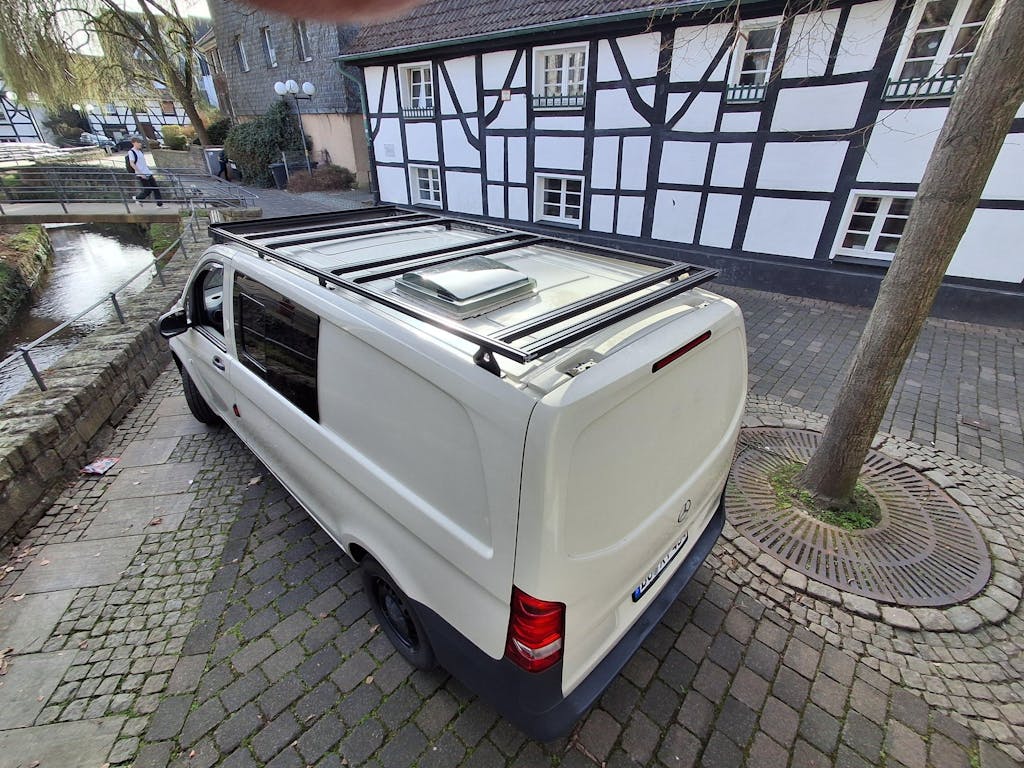

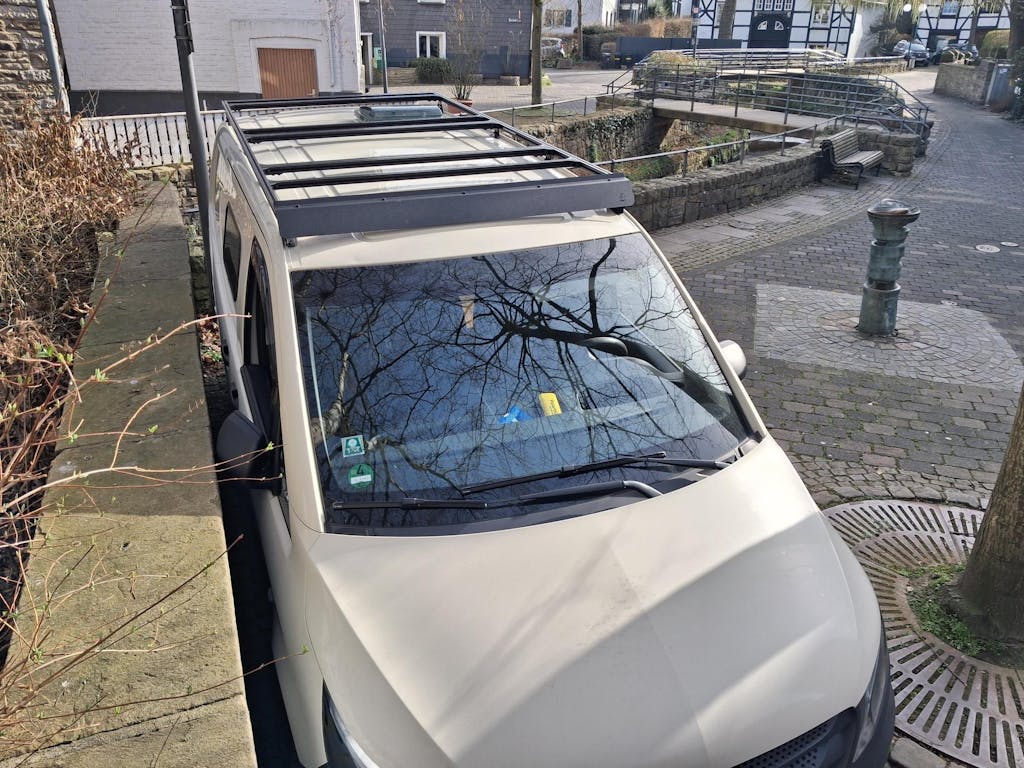

  • Dachträgerrahmen (längs und quer empfohlen) aus Aluprofilen bauen und Dachträgerfüße zueinander ausrichten. Dieser Punkt stabilisiert das ganze System zusätzlich. Hier also sauber und präzise arbeiten!
  • Dachträgerfüße fest an den Fixpunkten des Fahrzeugs verschrauben und mit Schraubensicherung sichern (z.B. Loctite 243).
  • alle Muttern und Schrauben am Dachträger mit Schraubensicherung festziehen

Wenn du die Camper & Go Markise anbauen möchtest, lies dir unbedingt den Punkt "Camper & Go Markise" genau durch!

Wichtig!
Der Anbau sollte durch qualifiziertes Fachpersonal erfolgen! Im eigenen Interesse und zum Schutz anderer muss alles sicher und stabil sein! Safety First!
Ich übernehme keinerlei Haftung für deine Konstruktion!

Camper & Go Markise  - unbedingt lesen!

Bei diesen Trägern kann die Markise mit Frontmontage, Seitenmontage, oder Unterflurmontage Installiert werden. Auch eine Kombination daraus ist möglich.

Zur Installation müssen zwei Markisenhalterungen / entsprechende Adapter von Lochmitte zu Lochmitte, exakt 220cm, 250cm bzw. 300cm entfernt von einander montiert sein, sonst funktioniert das Markisensystem nicht richtig. Der Abstand ist abhängig von deiner Fahrzeuglänge und deiner Markisenauswahl.

Da der Dachträger vom Mercedes Benz Vito genau diese Länge nicht hergibt, solltest du deinen "Rahmen" aus Aluprofil entsprechend groß bauen.
z.B. Würde ich die hintere Markisenhalterung mit S 01 direkt durch den Dachträgerfuß führen. Die vordere Markisenhalterung entsprechen durch Adapter 04 oder Adapter 01 anpassen.

Ein paar Maße findest du als Inspiration weiter unten. (kommt noch...)

 Hier kommst du direkt zur Markise und den Adaptern >> Klicken<<

Auf meinem Youtube-Kanal findest du auch Aufbauvideos, die dir vielleicht weiterhelfen.

Anbindung Camper & Go Markise




Installationsmöglichkeit -Adapter No1:

Installation Markise an Adapter No 1 - Unterflurmontage

Installationsmöglichkeit -Adapter No3:

Installation Markise an Adapter No 3 - Seitenmontage


Installationsmöglichkeit -Adapter No4:

Installation Markise an Adapter No 4 - Frontmontage

Brauch ich dafür TÜV?

Nein. Alle, was du an deinem Dachträger, oder auf dem Fahrzeug befestigst zählt als Ladung. Es darf nur nicht fix mit der Karosse verbunden sein (z.B. geschweißt). Du bist nur dafür zuständig, dass es ausreichend gesichert ist.

Wichtig!
Der Anbau sollte durch qualifiziertes Fachpersonal erfolgen! Im eigenen Interesse und zum Schutz anderer muss alles sicher und stabil sein! Safety First!

Beachtet unbedingt die zulässigen Dachlasten des Fahrzeugs!

Ich übernehme keinerlei Haftung für eure Konstruktionen!

Technische Daten

Höhe großer Trägerfuß: 85-105mm
Höhe kleiner Trägerfuß: 50-62mm
Material: 3mm Edelstahl, schwarz pulverbeschichtet

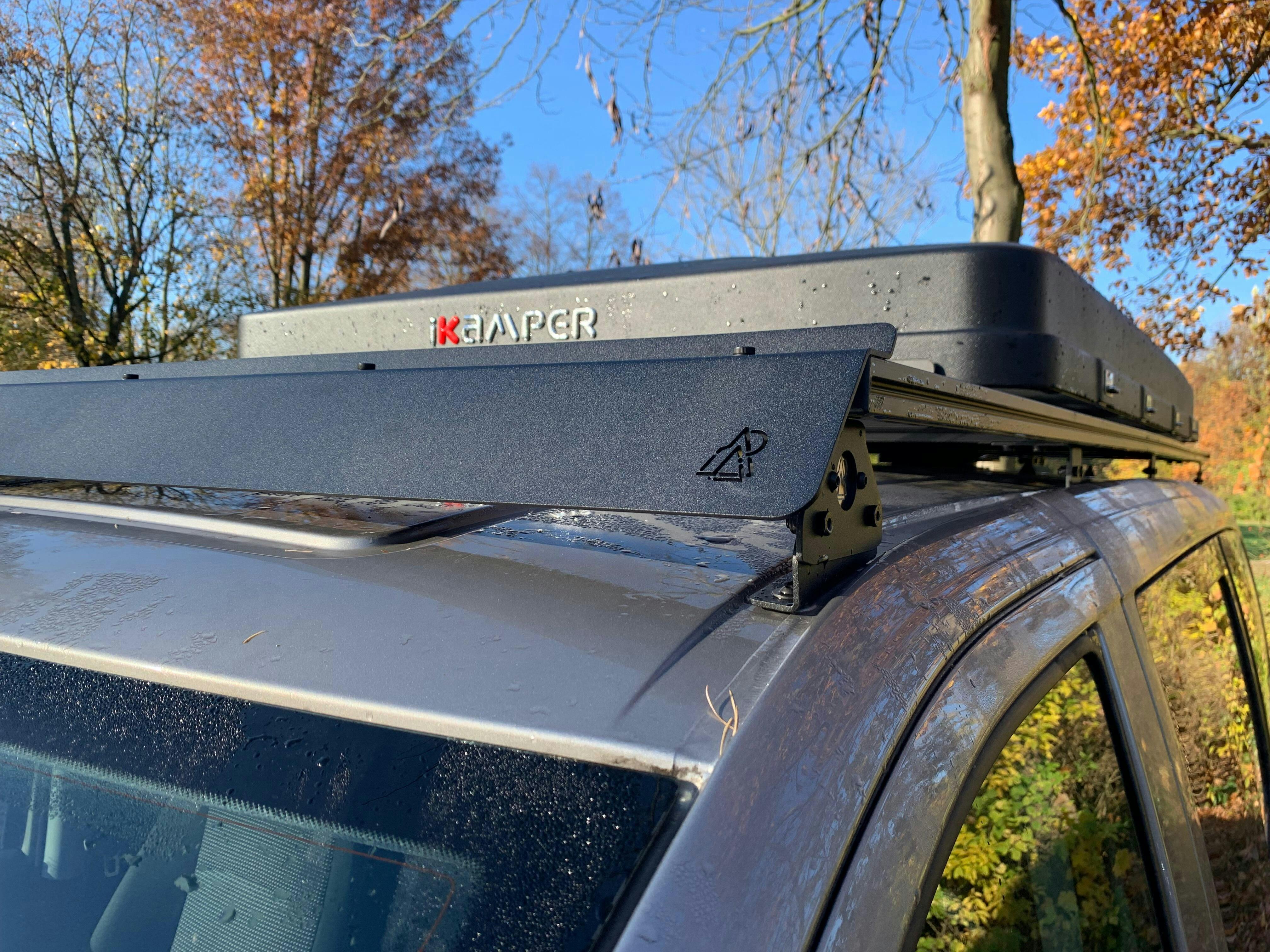

Das universelle Lochbild auf der Oberseite des Dachträgers ermöglicht dir eine Vielzahl von Dachaufbauten. Es ist dafür gemacht, dass du sowohl in Längs-, als auch in Querrichtung deine Aluprofile installieren kannst, ohne zusätzliche Versteifungswinkel zu benutzen. Alles lässt sich direkt am Dachträgerfuß fixieren. Passt für alle gängigen Aluminiumprofile. Item, Bosch,...

Gemacht für Profile mit Nut8. Mit ausreichend Unterlegscheiben ist Nut6 aber ebenso möglich.

Universelles Lochbild Dachtraeger und Adapter

Lieferumfang

Was gehört alles zum Dachträger?

  • 1x Dachträgerfuß - 2 Teilig - Edelstahl schwarz gepulvert
  • 2x Schraube Inbus M8x16, Edelstahl, schwarz
  • 2x Stoppmutter M8, Edelstahl, schwarz
  • 2x Unterlegscheibe M8, Edelstahl, schwarz

Zusätzlich Empfohlen, bei Installation an Anschraubpunkte:

  • 2x M6 Zylinderkopfschraube
  • 2x Unterlegscheibe groß für M6

Alle An- und Aufbauten auf den Bildern sind nur Beispiele und nicht Lieferbestandteil.

Aufbauvideos

Auf meinem Youtube-Kanal findest du noch ein paar mehr Aufbauvideos. Guckst du hier!
